Votre imprimante fait souvent des bourrages de papier ? Exemple de réparation

Cela faisait plusieurs mois que mon imprimante était capricieuse !

Au bout de 4 ans d'utilisation et un peu plus de 4000 impressions, mon Epson Ecotank a commencé à avoir de plus en plus de mal à saisir et faire avancer le papier.

Soit il n'avançait pas, soit il avançait de travers, soit il avançait trop lentement, résultat : imprimer correctement un document devenait très aléatoire.

Après vérification, pas de corps étrangers qui pourraient gêner le mécanisme, j'ai donc commandé la pièce qui sert justement à faire avancer ledit papier.

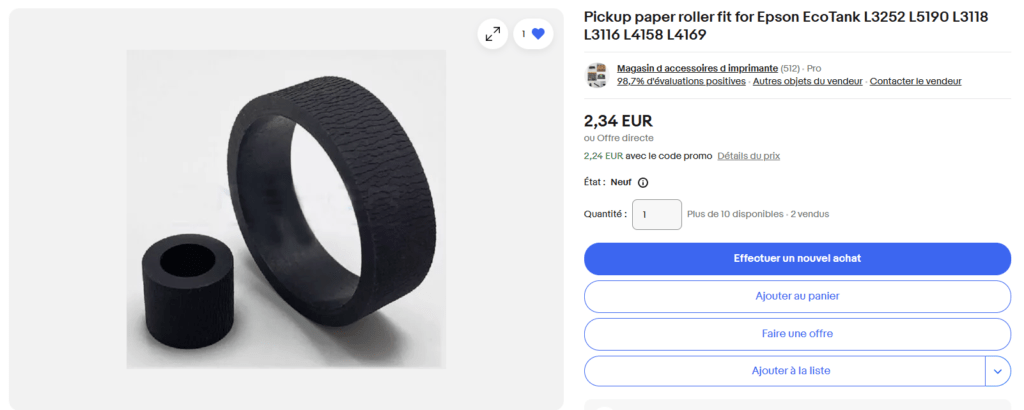

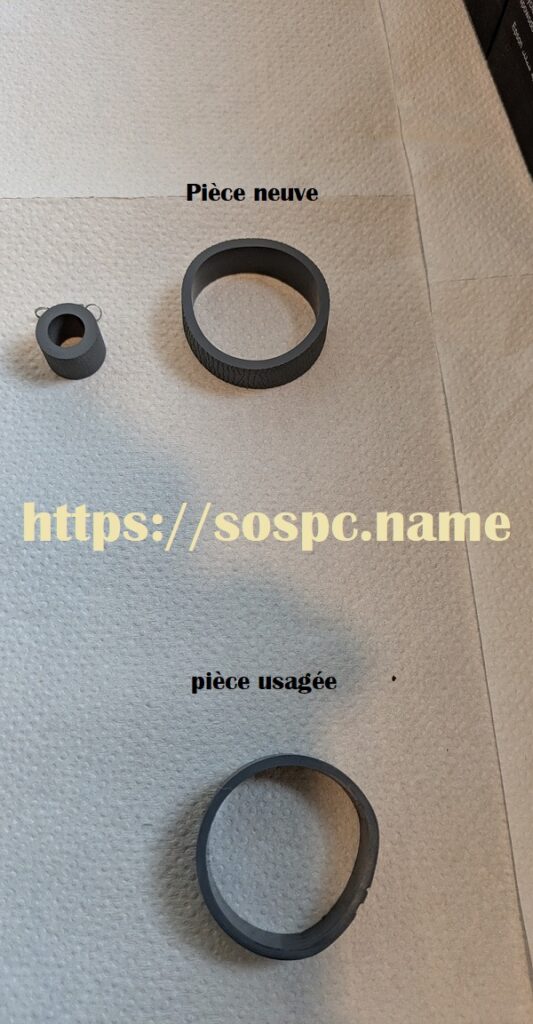

• C'est celle de droite sur la photo. En cliquant dessus vous pourrez vous rendre sur la boutique du vendeur, ce n'est pas un lien sponsorisé.

***

Démontage

Le jour J je prépare la zone de travail.

• J'ai mis du sopalin au cas il y aurait une fuite d'encre. J'ai utilisé l'un de mes projecteurs qui me sert pour la Chaîne d'SOSPC. 😉

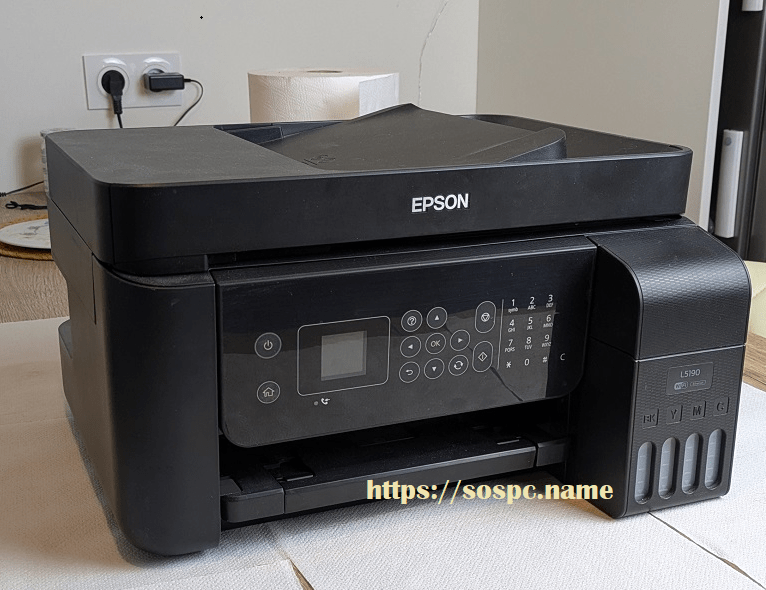

• Voici la bestiole, une EPSON ECOTANK L5190 à réservoirs d'encre dont je vous ai déjà parlé à plusieurs reprises.

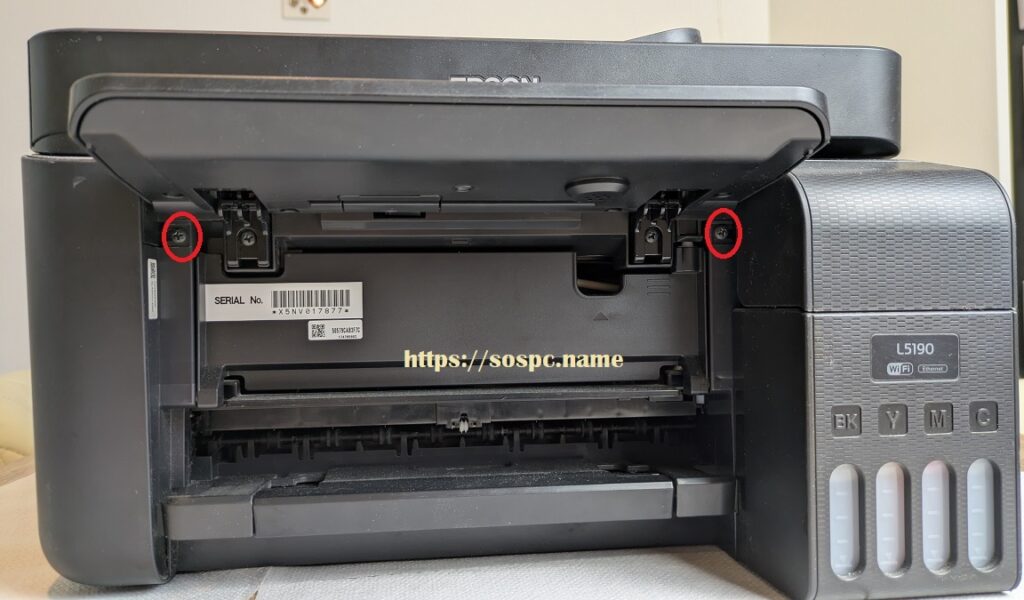

• L'ouverture est simplissime : 2 vis seulement !

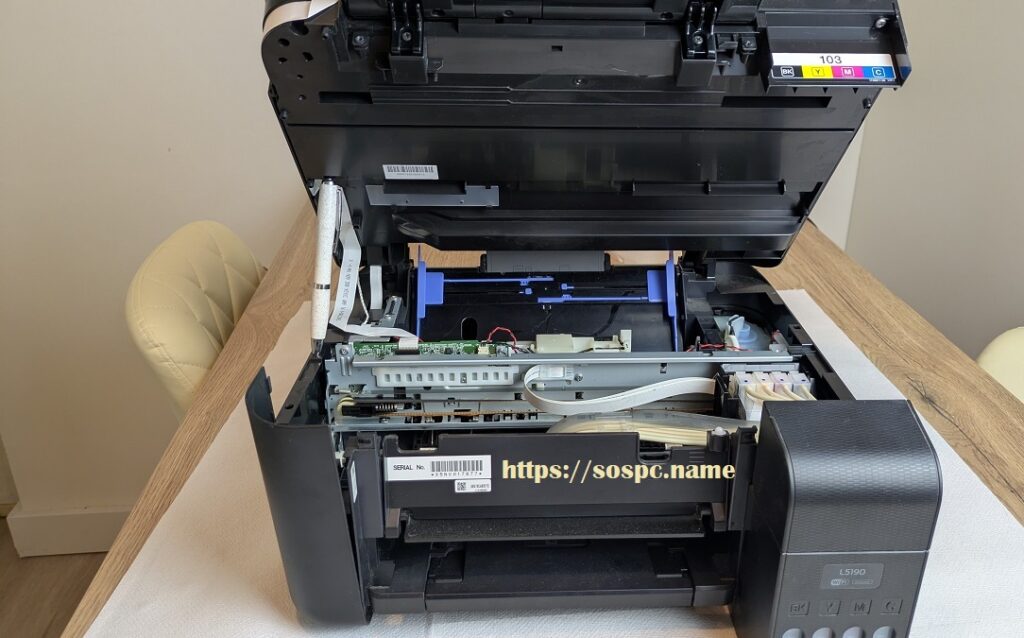

• Un stylo pour tenir l'imprimante ouverte.  Il faut maintenant enlever la partie scanner au-dessus, c'est facile, simplement…

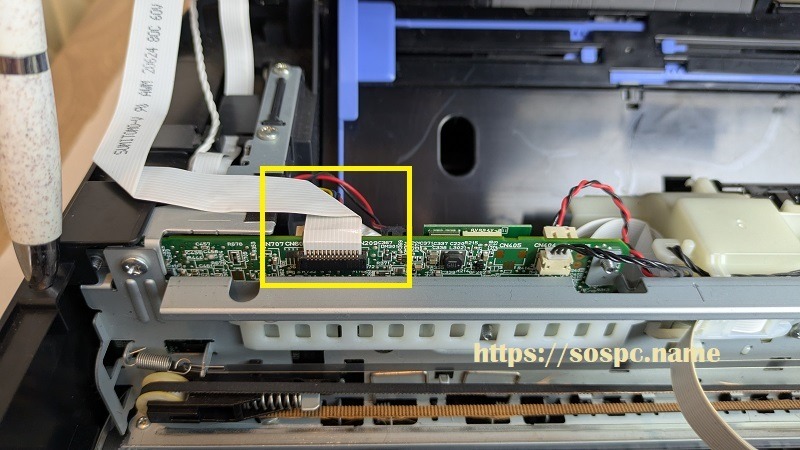

• … il faut commencer par débrancher la nappe principale qui alimente le panneau de commande…

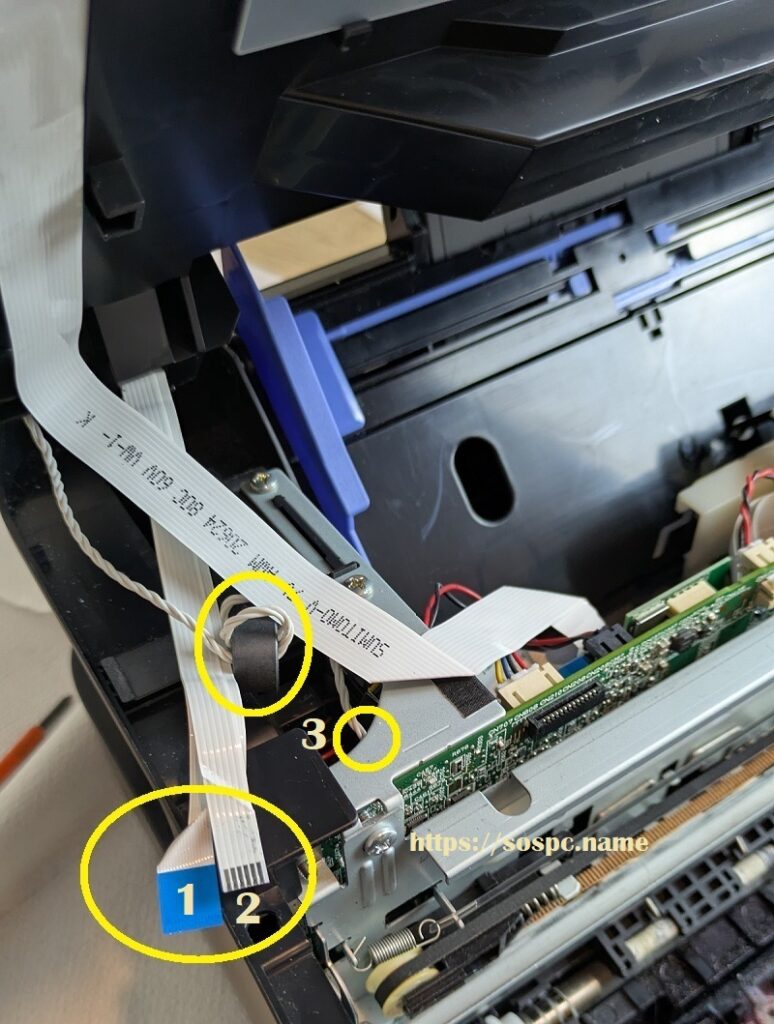

• … et deux petites nappes raccordées au scanner (1 & 2 sur la photo). Enfin il y a un connecteur (3 sur la photo) qu'il faudra débrancher aussi, j'ai oublié de faire la photo… et cela ne me dit pas trop de rouvrir l'imprimante pour la faire. 😁

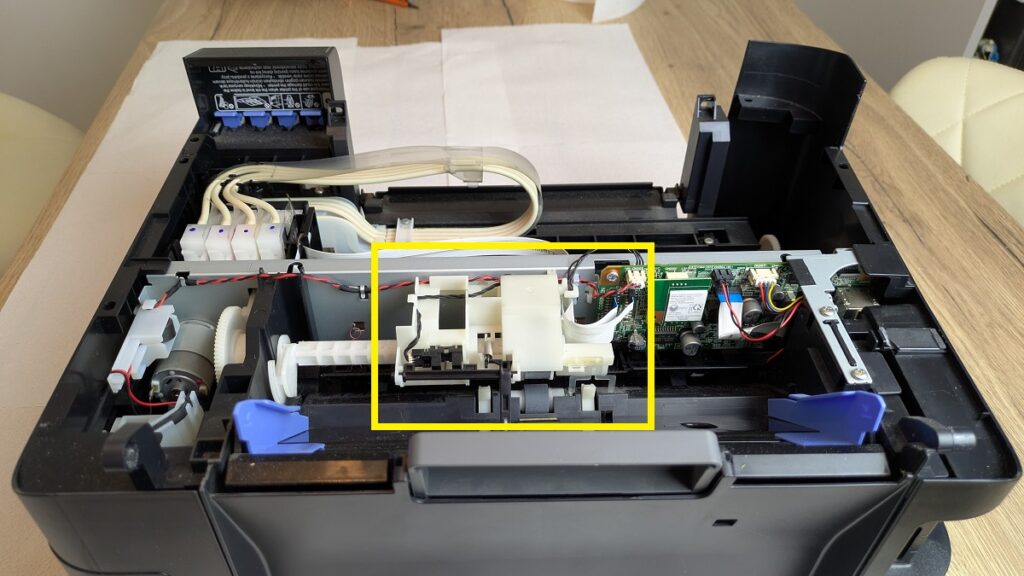

• Bon, on arrive dans la zone sensible : celle où se trouve le mécanisme qui fait avancer le papier.

***

Remplacement de la pièce usagée

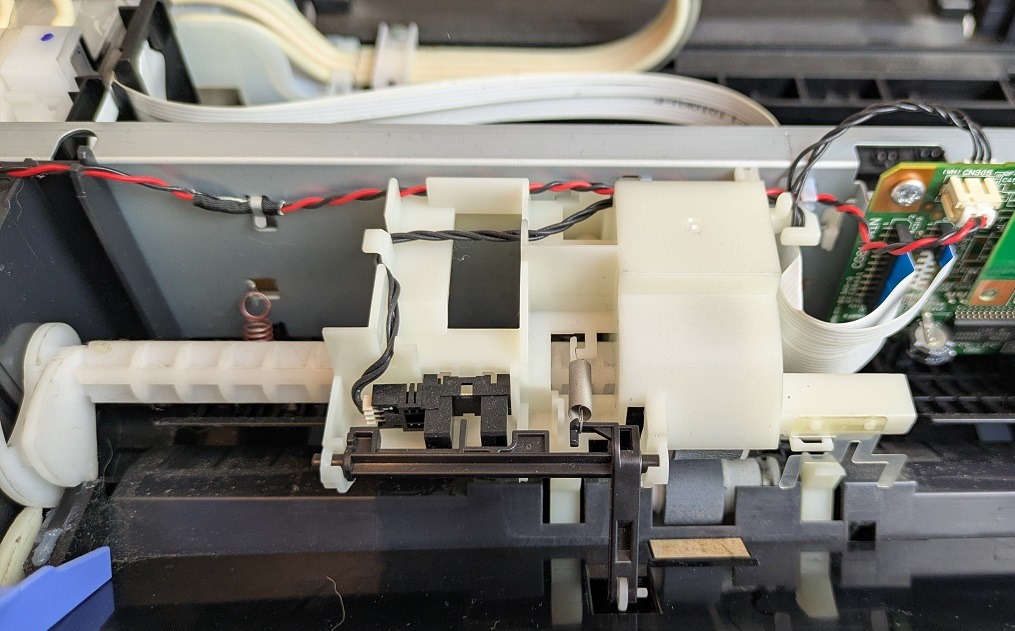

• Il nous faut retirer la coque plastique qui abrite le roller que je soupçonne d'être à l'origine du problème. Mais il ne faut pas se précipiter, il y a certes des petits ressors…

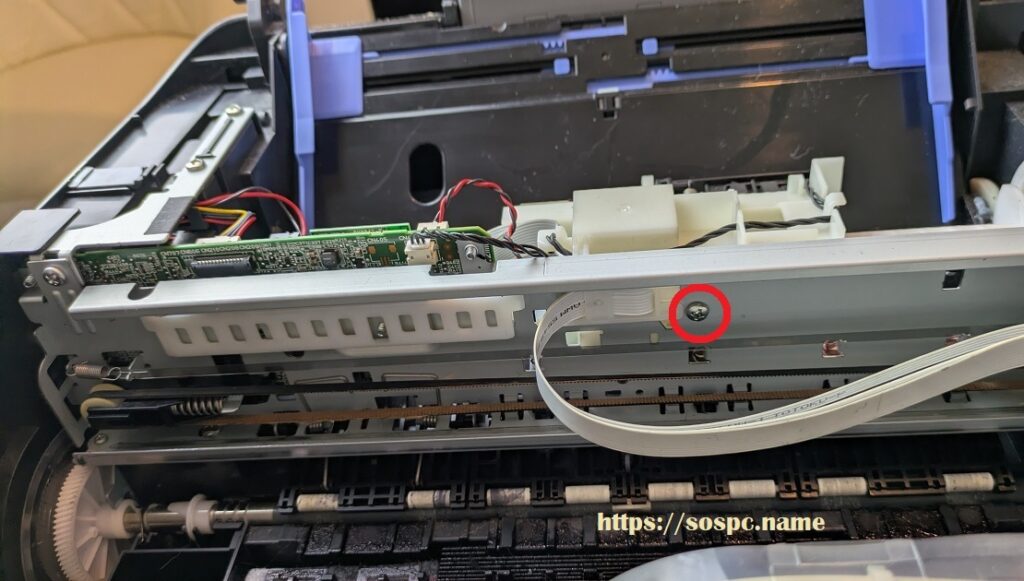

• … mais surtout sous le mécanisme il faut au préalable enlever la vis de fixation.

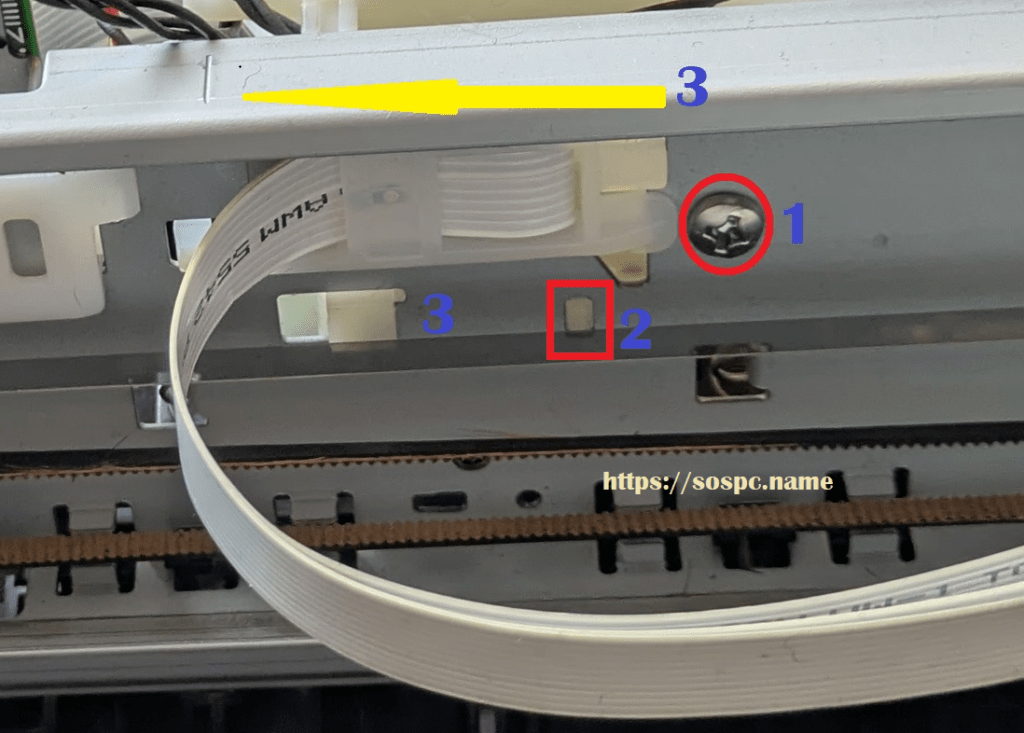

• Il faut donc enlever cette vis (1), mais attention, avant de faire coulisser la coque de droite à gauche (3) il faut appuyer avec un petit tournevis qui fera bien l'affaire sur une petite butée en plastique (2).

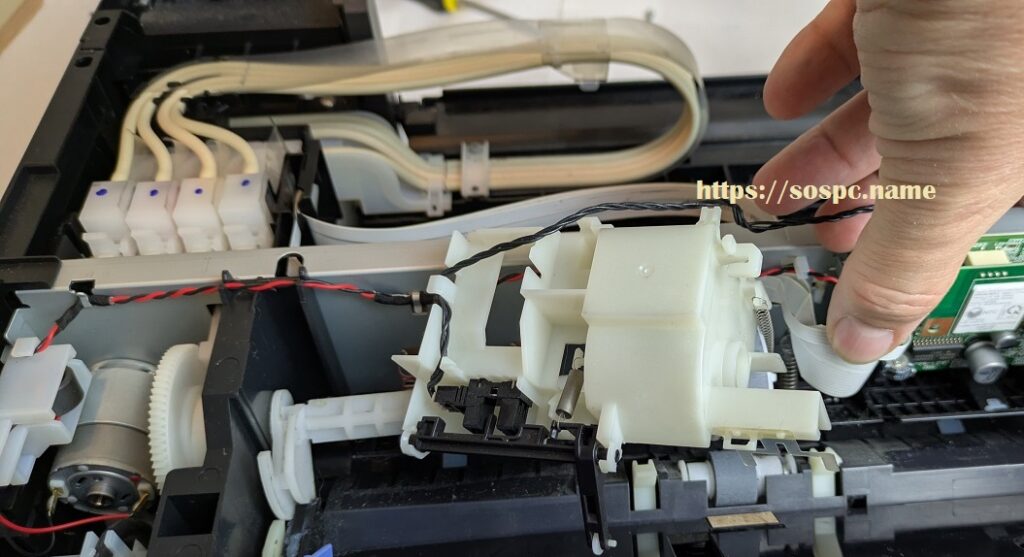

• Et là elle se laisse déboîter sans résistance.

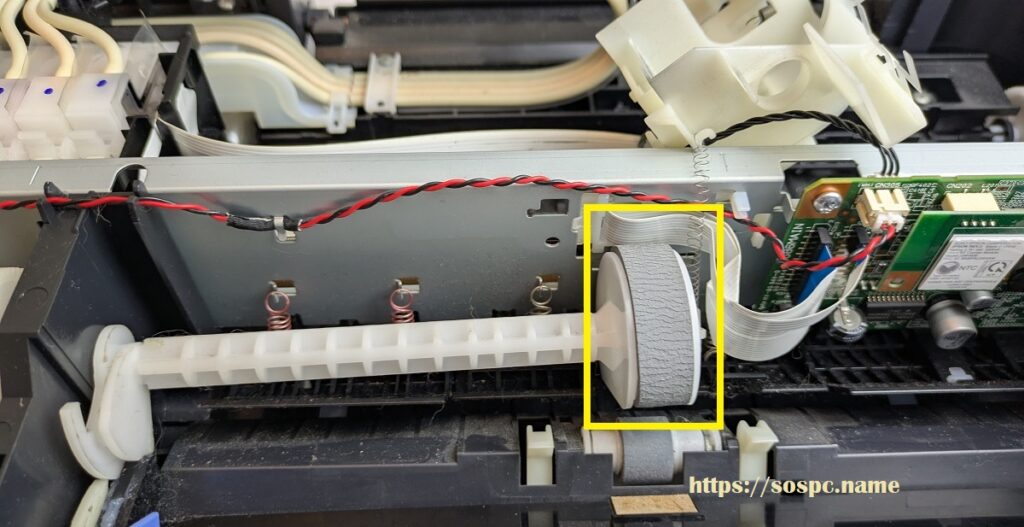

• Voilà donc la pièce que je soupçonne d'être à l'origine du problème.

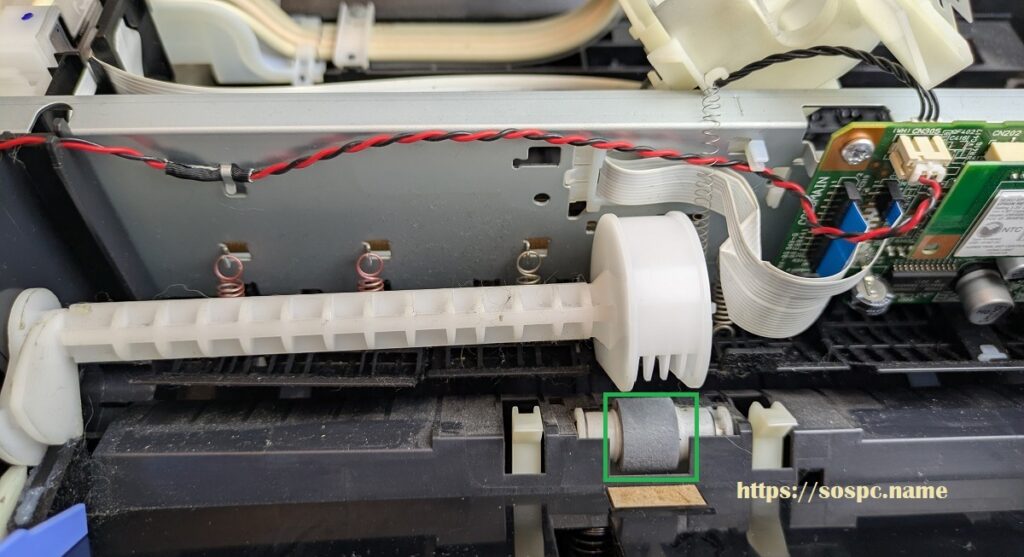

• Il suffit de l'enlever pour la remplacer. Je n'ai pas changé le deuxième roller au-dessous entouré en vert sur la photo car il était en excellent état, mais surtout pour l'extraire il fallait manœuvrer en force. J'ai préféré le nettoyer avec le produit dont je vous avais parlé dans une vidéo récemment, un nettoyant que vous pouvez trouver ICI.

• J'ai donc monté la pièce neuve et refermé l'imprimante.

***

Et alors ?

En bien, bonne nouvelle, mon imprimante marche désormais du tonnerre ! Plus aucun bourrage papier !

Quand on voit le prix de la pièce (un peu plus de 7 € avec les frais de port) on se dit que cela aurait été dommage de jeter l'imprimante. 😁

Mais je dois l'avouer, je n'en menais pas large lors du démontage, car j'avais peur de casser quelque chose ou d'oublier une nappe ou un connecteur caché.

Heureusement tout s'est bien passé, ouf !

Christophe
