Votre ordinateur a quelques années maintenant, il fonctionne parfaitement et vous aimeriez profiter de cette norme récente qu'est l'USB 3 sans pour autant racheter une nouvelle carte mère. La solution que je vous propose aujourd'hui permet d'ajouter deux ports USB 3 à votre Tour.
Comme d'habitude je vais vous expliquer pas à pas l'installation de cette carte, il n'y a rien de compliqué si on ne se précipite pas et que l'on est méthodique.
Sachez qu'il y a deux cas de figure : vous utilisez Windows 10 /8 ou Windows 7/Vista/Xp.
Dans le premier cas pas besoin d'utiliser le Cd fourni, c'est l'avantage d'avoir un Os récent, il va s'occuper de tout.
Dans le second cas, vous devrez obligatoirement installer les pilotes dédiés, mais attention, installez d'abord la carte et utilisez le Cd d'installation seulement après lors du premier démarrage.
Si vous n'avez pas le cd ou que votre lecteur est en panne, vous pouvez télécharger les pilotes ici : https://www.inateck.com/collections/pci-e-to-usb-3-0-express-cards/products/inateck-kt4006-dual-port-usb-3-0-pci-express-card-20-pin-connector-no-power-connection ( descendez tout en bas de la page ).
***
Découverte.
- Voici le contenu de la boite. Une notice ( en anglais ), un Cd des pilotes, et une deuxième façade moins haute ( et facile à monter ). C'est une bonne idée du fabricant, vous pourrez aussi installer cette carte même dans un mini boitier. ;)
- Voici la carte très compacte.
- Deux ports USB 3 seront disponibles, vous pourrez aussi brancher des périphériques USB2 ( voire USB 1.1 ), mais sans bien évidemment profiter de la vitesse de transfert de la dernière norme. Si vous avez besoin d'infos sur les diverses normes USB, je vous invite à lire cet article : En ce qui concerne l'alimentation la norme USB 2 fournit un courant jusqu'à 500 Ma et l'USB 3 jusqu'à 900 Ma.
***
Le montage.
Le plus souvent seules deux vis sont à enlever et le panneau peut alors coulisser.
- Repérez l’emplacement Pci express libre, c'est un petit connecteur.
- En gros plan cela permet de lever le doute. :o)

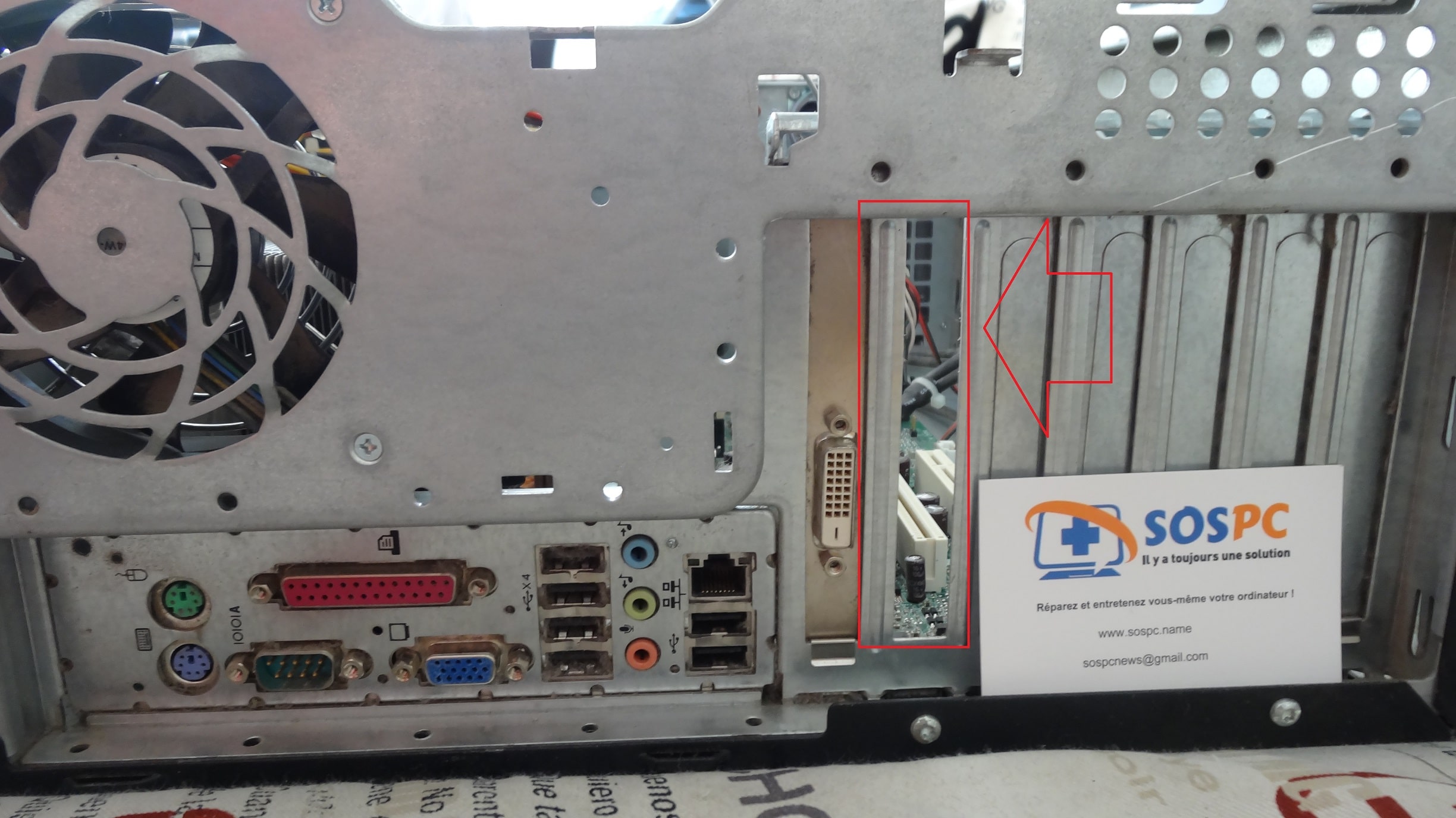

- Vue arrière de la tour, vous aurez bien évidemment enlevé le cache métallique avant d'effectuer le montage, afin que les connecteur puissent être positionnés vers l'extérieur du boitier. ;)
- Insérez délicatement la carte.
- Vue arrière avec la carte insérée, ça en jette, hein ?
- Lors du démarrage de votre ordinateur Windows installera automatiquement les pilotes si vous êtes sous Windows 8 ou 10 ( si vous avez un autre Système d'exploitation sinon il faudra utiliser le Cd livré ).
- Vous pouvez vérifier dans le gestionnaire de périphériques qu'il est bien installé.
- J'ai fait des tests avec ma clé USB 3 autant vous dire que cela déménage !
***
Et si je souhaitais des ports USB à l'avant de ma tour ?
- Vous l'avez sûrement remarqué, il y a un connecteur noir non utilisé. Il va vous permettre d'ajouter, si besoin est, deux ports USB 3 supplémentaires à la façade avant de votre tour en achetant une référence complémentaire.
- Voici un exemple de baie conçue pour être montée à l'avant d'une Tour.
- Le connecteur bleu vous permettra de le raccorder à l'arrière de la carte.
- Enfichez-le délicatement.
***
- J'ai contacté le Fabricant qui a eu la gentillesse de me répondre rapidement. Mon contact, Yvette, m'a d'ailleurs confirmé que la carte serait bien capable de fournir jusqu'à 900 Ma en USB 3 par port, mais étant curieux de nature j'ai voulu vérifier les caractéristiques de la puce soudée sur la carte. On peut lire la référence FL1100EX.
- Après vérification nous sommes bien présence d'un composant fournissant le débit de la norme USB 3 et capable de gérer 4 usbs. :D
Je précise que suivant votre carte mère et son ancienneté vous ne pourrez pas forcément atteindre les 900 ma par port et c'est particulièrement vrai pour les Usb situés à l'avant de votre Tour, là même avec des Cartes Mères récentes.
Voilà vous savez l'essentiel. :)
Bon montage !
Christophe
